PID测试系统

PID效应(potential Induced Degradation)全称电势诱导衰减,PID测试标准引自于IEC62804-1:System Voltage durability test for crystalline silicon modules,测试要求是将组件置于一定的温度、湿度环境,将组件内部导电体与高压电源的一个级连接在一起,组件外导电体与高压电源的另一个极连接。

全国统一询价热线

15861558832
立即联系我们
产品详情集机械设计之精,融电气研制之智

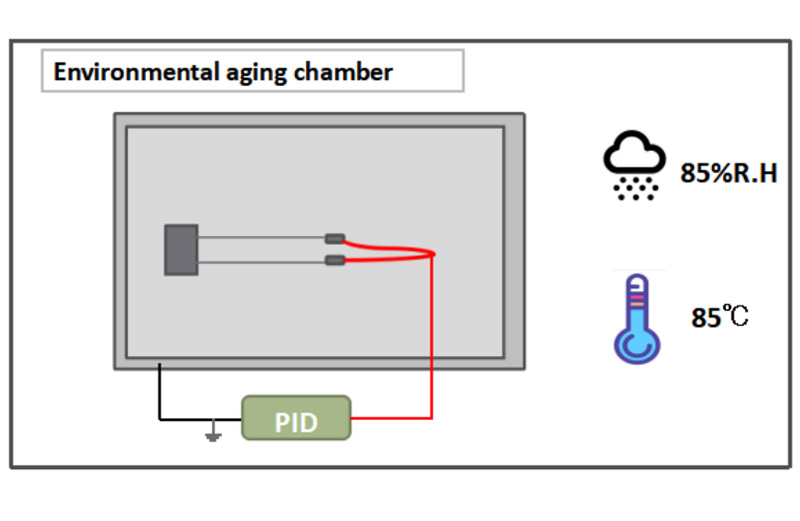

测试条件

 PID效应(potential Induced Degradation)全称电势诱导衰减,PID测试标准引自于IEC62804-1:System Voltage durability test for crystalline silicon modules,测试要求是将组件置于一定的温度、湿度环境,将组件内部导电体与高压电源的一个级连接在一起,组件外导电体与高压电源的另一个极连接。

 测试条件如右:


功能特点Functional characteristics
  • 本PID电源要求具有多通道输出,能够提供多个组件同时测试,电压可以连续调节,电压参数能够实时显示便于监控(通道数根据客户需求可变)。
  • 电源彼此独立,可在同一时刻输出不同的极性和不同的电压值(通道数根据客户需求可变)。
  • 系统具备电流显示功能,且多通道电流分别同时显示(通道数根据客户需求可变)。
  • 正负极性能一键切换,安全高效。
百士齐
  • 每个输出或输入通道端接孔必须便于连线的插拔(便捷,安全)
  • 组件边框接地,连接器短接后接高压端,负压试验及正压恢复时只需软件切换,不需改变连接方式(电源正极和电源负极能够实现无弧化转换)。模拟系统的正极接地或负极接地(能够实现pid测试及pid恢复测试)。
  • 电源具有漏电流报警功能,报警可设置范围;(0~100微安/-100~0微安)。
  • 可以设置测试时间,实验结束,电源系统自动停止。

性能参数Performance parameter
输入电源 AC 220V±10%50HZ
输出电压 DC -2500V  to  +2500V (连续可调)
电压分辨率 1V
电压精度 1000V 1500V 2000V 连续输出500小时内电压波动≤2%
最大额定电流 250微安/通道
电流精度 2微安+1%量程
漏电流分辨率 0.01uA
保护装置 过流、过压、过温、短路保护
冷却 风扇强制冷却
同类型设备销售记录(部分)Sales records of the same type of equipment

1

累积销售数量>224套
